برند : متفرقه
دستهبندی : قطعات الکترونیکی
ماژول رگولاتور افزاینده ولتاژ مدل voltage display کد 10w
ویژگی‌های قطعات الکترونیکی : آموزشی , صنعتی , عمومی
سایر توضیحات : اتصال معکوس ورودی، اتصال کوتاه خروجی و اتصال ولتاژ AC (ترانس) موجب آسیب به ماژول خواهد شد.
لطفا در هنگام استفاده به بازه‌های ولتاژ ورودی، جریان و توان توجه شود.

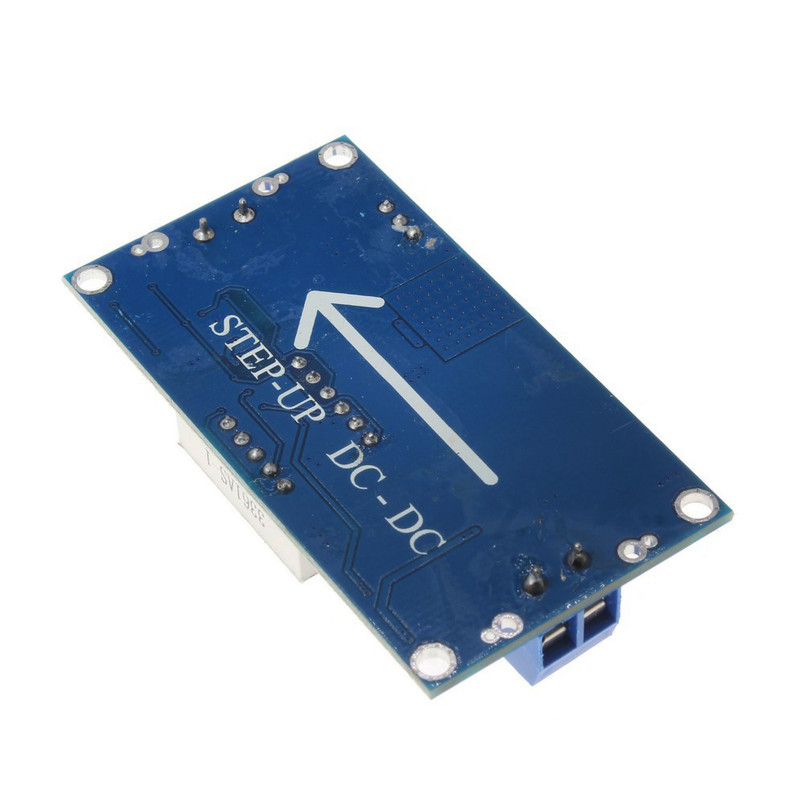

جهت عدم اتصالی پایه های بیرون زده از پشت برد، بهتر است از پایه (spacer) استفاده نمایید.
ابعاد : 70x36x15 میلی‌متر
با استفاده از این ماژول می‌توان ولتاژ ورودی 5 الی 32 ولت را به ولتاژ دلخواه در بازه‌ی 5 الی 35 ولت تبدیل کرد. البته دقت داشته باشید که ولتاژ خروجی این ماژول همواره از ورودی بیشتر خواهد بود. این ماژول دارای نمایشگر ولتاژ بوده و می‌تواند ولتاژ ورودی و خروجی را با دقت 0.1 ولت نمایش دهد.
برای جابه‌جایی نمایشگر بین ولتاژ ورودی و خروجی، دکمه‌ی روی برد را یک بار فشار دهید. در کنار نمایشگر ولتاژ، دو عدد ال ای دی وجود دارد که مشخص می‌کند ولتاژ در حال نمایش مربوط به ورودی یا خروجی است. برای خاموش کردن نمایشگر ولتاژ، دکمه را 3 ثانیه فشار دهید.
حداکثر جریان خروجی این ماژول 2.5 آمپر (لحظه ای) و حداکثر توان خروجی 10 وات است. لطفا توجه نمایید که محدودیت جریان و توان به صورت همزمان وجود دارند و در صورت بیشتر شدن مقادیر خروجی از هر یک، احتمال آسیب دیدن ماژول وجود دارد. برای مثال، اگر ولتاژ خروجی 35 ولت تنظیم شده باشد، امکان دریافت 2 آمپر در خروجی وجود ندارد. زیرا در این حالت توان خروجی برابر با 70 وات خواهد شد. (توان = ولتاژ x جریان)
از اتصال معکوس ولتاژ ورودی و اتصال کوتاه خروجی جدا خودداری کنید. در صورت عدم رعایت این موارد ممکن ماژول به سرعت آسیب دیده و از کار بیوفتد.
