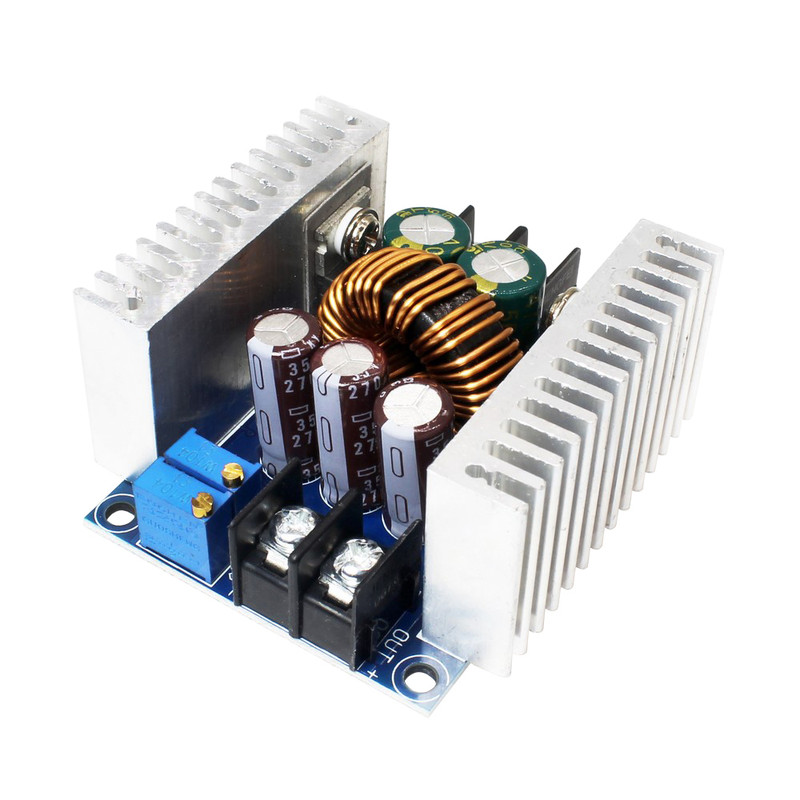

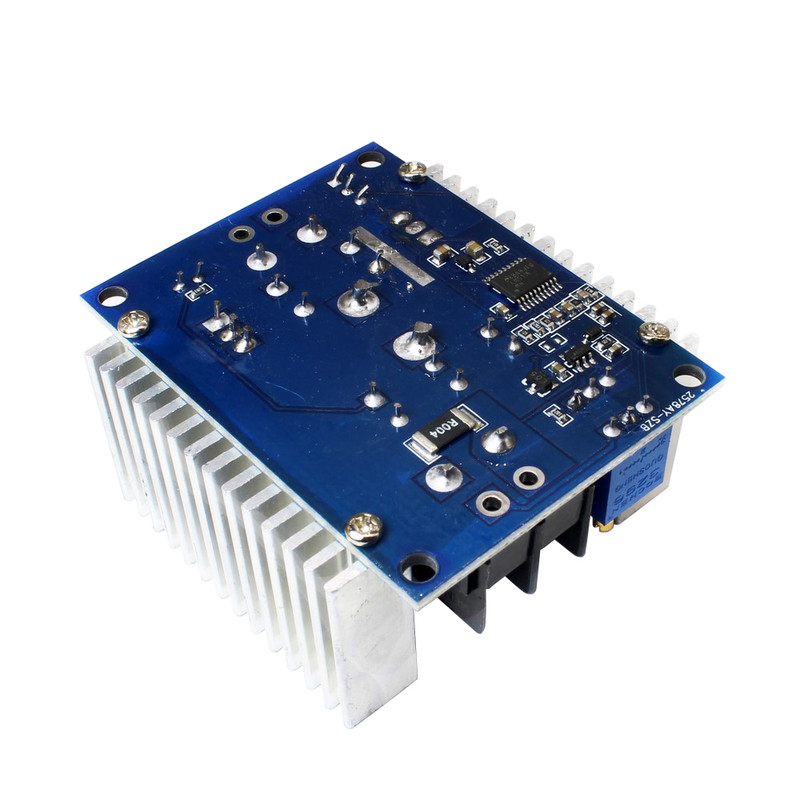

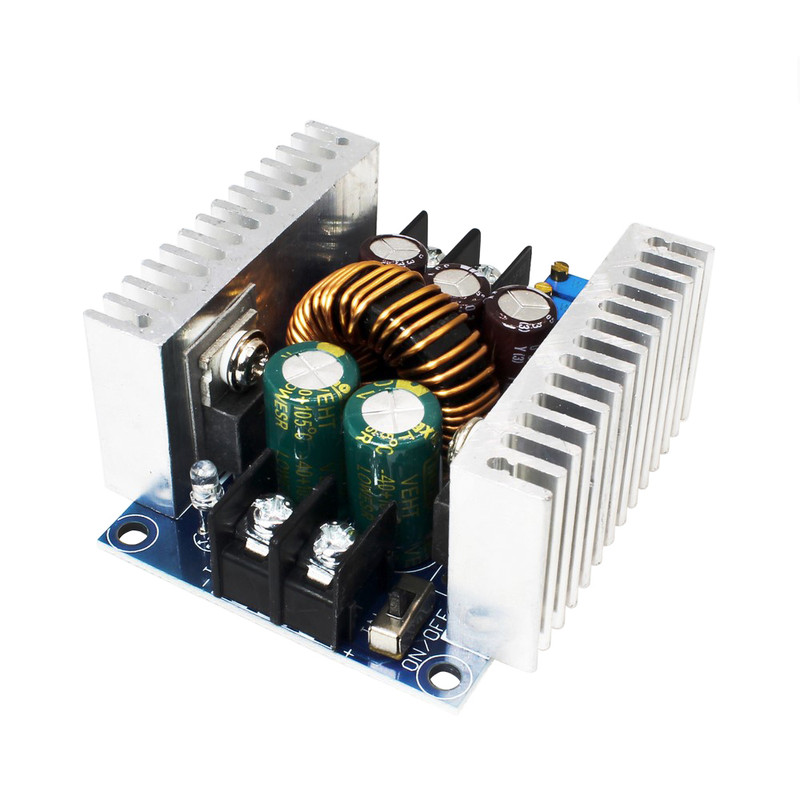

ماژول رگولاتور کاهنده ولتاژ مدل cc - cv کد 0230

عملکرد این ماژول، کاهش ولتاژ DC است. به صورت که با دادن ولتاژی بین 6 تا 40 ولت به ورودی، می‌توانید ولتاژی بین 1.25 تا 36 ولت را در خروجی داشته باشید. البته توجه کنید که ولتاژ خروجی همواره کمتر از ولتاژ خروجی خواهد بود و حداقل تفاوت ولتاژ ورودی و خروجی، حدود 1 ولت است. ولتاژ خروجی با پتانسیومتر موجود روی برد قابل تنظیم است. روی برد دو عدد مولتی ترن وجود دارد که یکی برای تنظیم ولتاژ خروجی و دیگری برای محدود کردن جریان خروجی است. امکان محدود کردن جریان، این ماژول را برای کاربردهایی مانند شارژ باتری‌ها و استفاده به عنوان درایور لامپ‌های ال ای دی مناسب می‌سازد. توان خروجی این ماژول بدون استفاده از خنک‌کننده، 150 وات و در صورت استفاده از خنک‌کننده مناسب، حداکثر 300 وات است. همچنین حداکثر جریان خروجی این ماژول 20 آمپر است. در جریان کشی بیشتر از 14 آمپر، از خنک‌کننده استفاده شود. توجه شود که محدودیت توان و جریان، به صورت همزمان اعمال می‌شود. یعنی در صورتی که توان خروجی کمتر از 300 وات باشد، محدود کننده جریان 20 آمپر است و در صورتی که جریان خروجی کمتر از 20 آمپر باشد، محدود کننده توان 300 وات است. طبق قانون توان که توان برابر است با ضرب ولتاژ در جریان. (به عنوان مثال، اگر ولتاژ خروجی 35 ولت باشد، نمی‌توان بیشتر از 8.5 آمپر خروجی گرفت و یا اگر جریان خروجی 12 آمپر است، ولتاژ خروجی نباید بیشتر از 25 ولت باشد) دقت کنید که تنظیم ولتاژ، در دورهای آخر پتانسیومتر انجام می‌گیرد. پس ممکن است برای شروع تغییر ولتاژ، چیزی در حدود 20 دور پیچ پتانسیومتر را بچرخانید. مکانیزم کاهش ولتاژ در این ماژول، سوئیچینگ و بازدهی آن حداکثر 95 درصد است. (هر چه اختلاف ولتاژ ورودی و خروجی کمتر باشد، بازدهی بیشتر می‌شود) در هنگام استفاده، به قطب های مثبت و منفی ورودی توجه شود. محافظتی برای اتصال معکوس ولتاژ ورودی وجود ندارد و در صورت اتفاق، آی سی آسیب می‌بیند. در صورت نیاز از دیود مناسب در ورودی استفاده شود. با استفاده از کلید موجود روی ماژول، می‌توان آن را خاموش و خروجی را قطع کرد.
