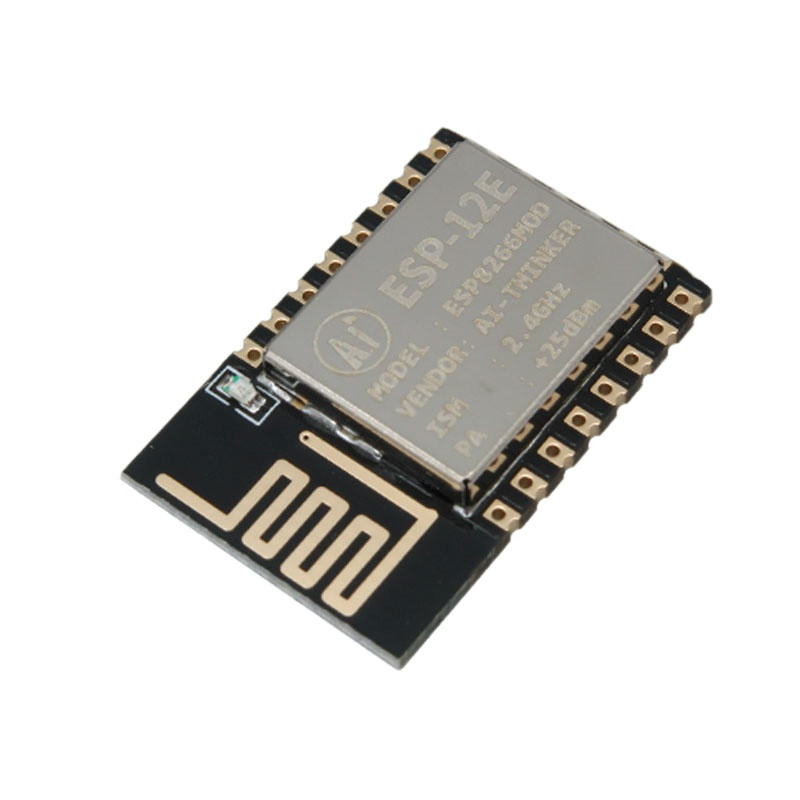

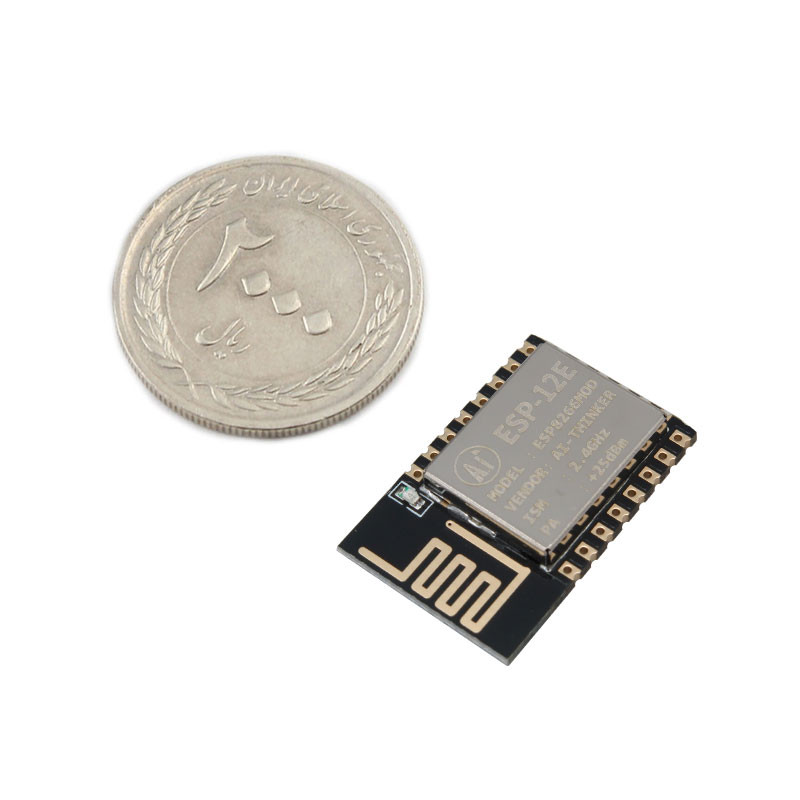

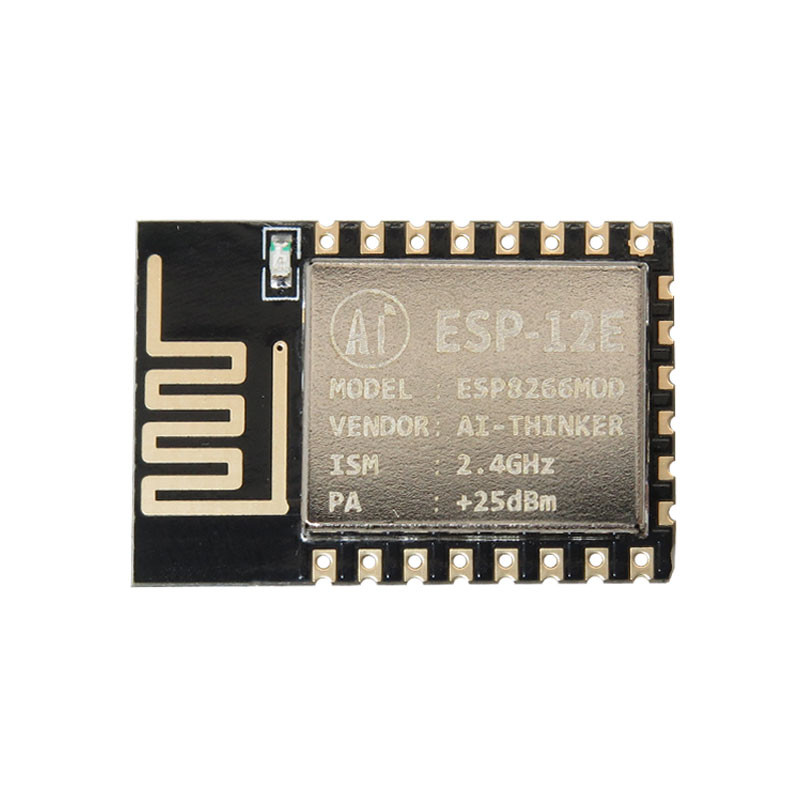

ماژول وایفای مدل ESP-12E

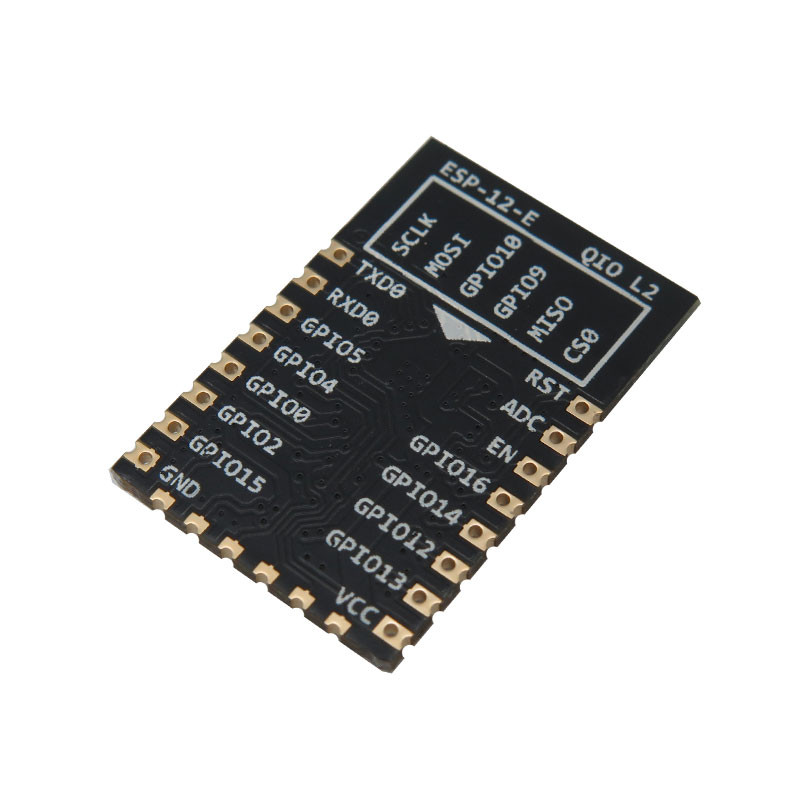

ماژول ESP-12E بر پایه تراشه ESP8266EX که یک (SoC)System on Chip ساخت کمپانی Espressif میباشد، طراحی و ساخته شده است. این ماژول یک مبدل سریال به وای فای بوده که از پروتکل TCP/IP پشتیبانی میکند و با استفاده از آن میتوان به راحتی قابلیت اتصال به Wi-Fi را برای مدار خود از طریق ارتباط سریال UART فراهم نمود. تغذیه ماژول 3.3 ولت بوده و کلیه I/O های آن از قیبل TX و RX نیز 3.3 ولت است که با 5 ولت سازگار نیستند. این تراشه یک راه حل کم هزینه برای توسعه برنامه های اینترنت اشیا است. طراحی ساده و همچنین استفاده از محافظ فلزی مناسب بر روی بورد به منظور کاهش نویز محیط باعث شده که ماژول وای فای با خروجی سریال ESP8266-12E در محیط‌های صنعتی کاربرد مناسب‌تری داشته باشد همچنین دسترسی به 11پین GPIO باعث استفاده حرفه ای تر از ماژول شده است. همچنین این بورد دارای آنتن داخلی است. ماژول وای فای با خروجی سریال ESP8266-12E دارای AD GPIO0/2/4/5/12/13/14/15/16است. بر روی این ماژول ها از یک تقویت کننده استفاده شده که موجب افزایش برد و کارآیی دستگاه می شود همچنین از یک تقویت کنندهLNA که برای تقویت امواج ظعیف بکار میرود استفاده شده که در کنار تقویت کننده PA کیفیت و برد مناسبی را در اختیار کاربر قرار می دهد.
