برند : متفرقه
دستهبندی : قطعات الکترونیکی
ماژول آتش و شعله مدل FIRE
قابلیت ها : ولتاژ : 3.5 تا 5 ولت
خروجی : دیجیتال DO
دارای حفره ی نصب برای اتصال آسان به بدنه ی پروژه ها
استفاده از یک مقایسه کننده LM393 ولتاژ
ابعاد : 32x14x6 میلی‌متر

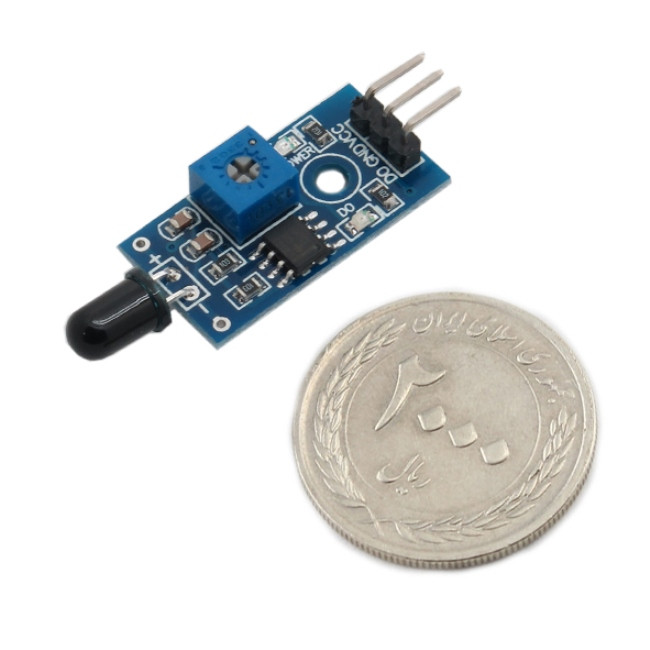

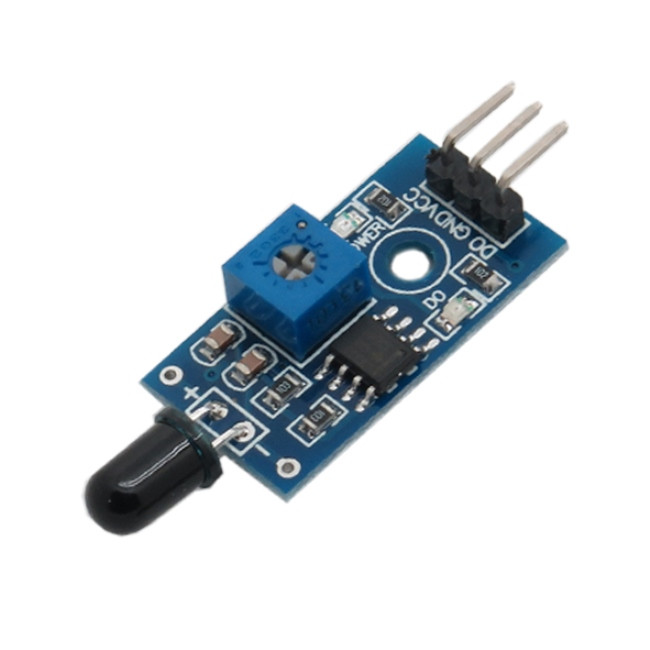

این برد یک ماژول گیرنده ی مادون قرمز است که بر روی آن یک آی سی مقایسه کننده به نام LM393 قرار دارد. سنسور شعله را می توان برای تشخیص منبع آتش و یا سایر منابع نور از طول موج در محدوده 760nm - 1100 نانومتر استفاده کرد. فاصله تشخیص فندک تست 80 سانتیمتر است و هر چقدر آتش بزرگ تر باشد فاصله تست می تواند بیشتر شود . زاویه ی تشخیص این سنسور نیز 60 درجه است و حساسیت قابل تنظیم دارد که با پتانسیومتر (به رنگ آبی در شکل مشخص است ) تنظیم می شود. این سنسور میتواند به عنوان زنگ خطر آتش سوزی و اهداف دیگر مورد استفاده قرار می گیرد . یک رابطه خروجی به طور مستقیم با پورت IO میکروکنترلر ارتباط برقرار می کند.
از کاربرد های بسیار زیاد این ماژول ها می توان به استفاده در پروژه های صنعتی تشخیص و هشدار آتش سوزی ، سسیستم هشدار دهنده ،ربات های آتش نشانی، حساسیت محیطی، سیستم اتوماسیون خانگی، سیستم های امنیتی و آتش نشانی اشاره کرد.
پایه های این ماژول 3 عدد و با نام های VCC، GND و DO برای اتصال به منبع تغذیه، زمین و خروجی دیجیتال می باشند.
این ماژول کوچک با ولتاژ کاری 3.3 ولت تا 5 ولت، دارای سوراخ نصب است.
