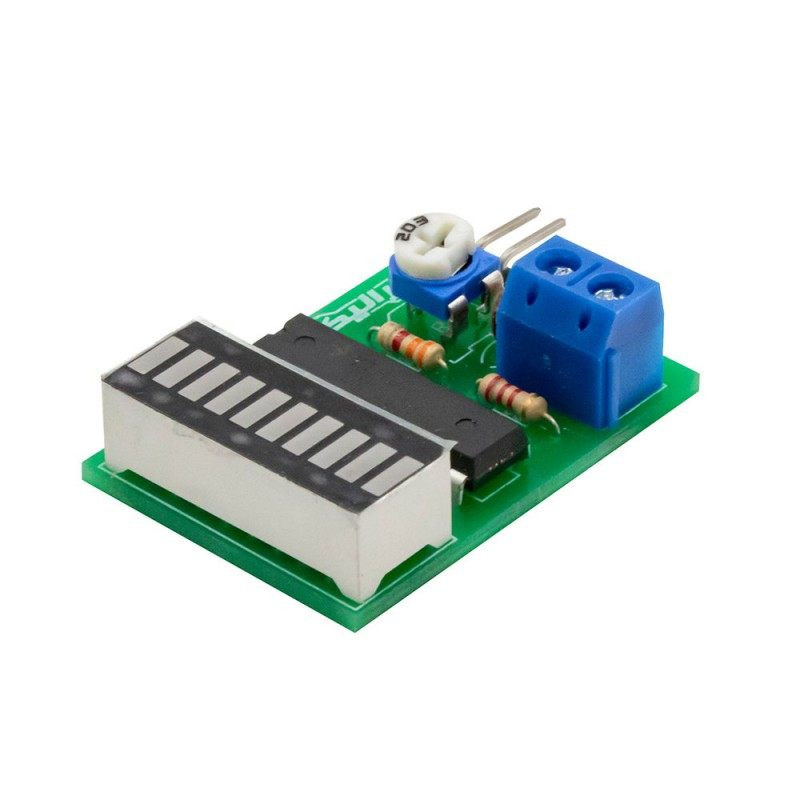

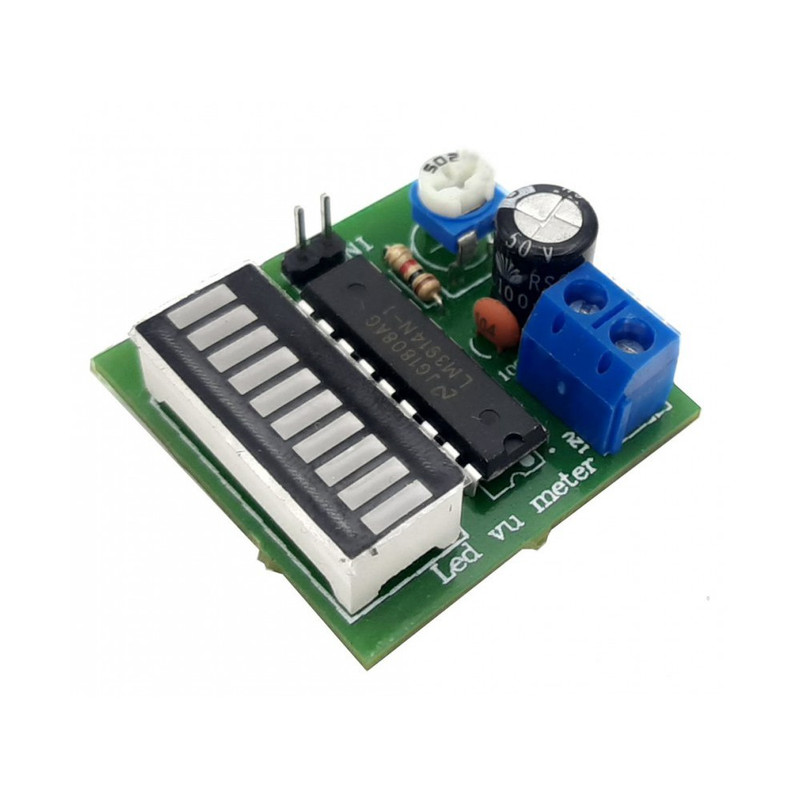

برد صوت سنج مدل VU Meter

این VU متر می تواند شدت سیگنال ورودی را تشخیص داده و بر اساس مقدار ورودی، خروجی را بر روی یک بارگراف قرمز نمایش دهد. تراشه اصلی استفاده شده بر روی برد LM3914 بوده که برای دریافت اطلاعات بیشتر می توانید به دیتاشیت آن مراجعه کنید. بر روی برد یک پتانسیومتر وجود دارد که توسط آن می توانید حساسیت مقدار سیگنال ورودی را کم یا زیاد کنید. در پشت PCB برد جامپری وجود دارد که در کنار آن عبارت MOD درج شده است. در حالت پیش فرض این جامپر باز بوده و در نتیجه بارگراف بصورت خطی کار می کند، در صورتی که این جامپر را لحیم کنید، بارگراف بصورت آبشاری کار خواهد کرد. ولتاژ کاری مدار 12 ولت می باشد. خروجی بلندگو را می توانید به ورودی مثبت سیگنال و منفی را به زمین بلنگو اتصال دهید. در هنگام اتصال ولتاز و ورودی های سیگنال دقت لازم را داشته باشید.برد UV متر برای تشخیص مقدار شدت سیگنال ورودی بوسیله بارگراف، در دو مد کاری خطی و آبشاری
