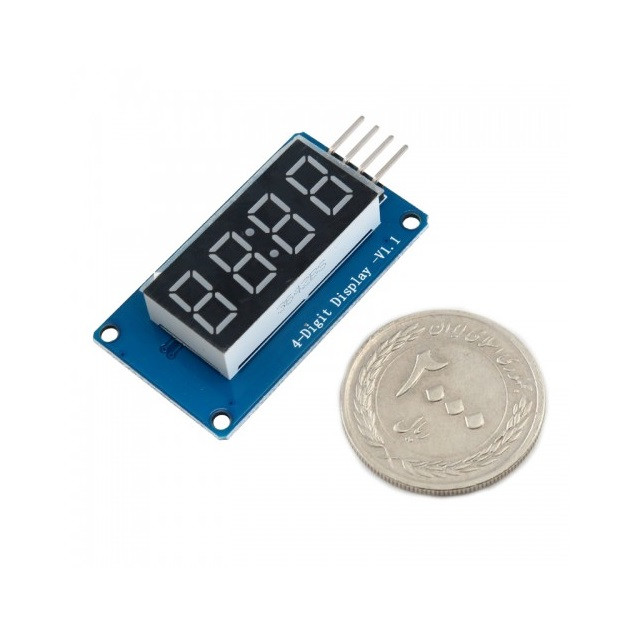

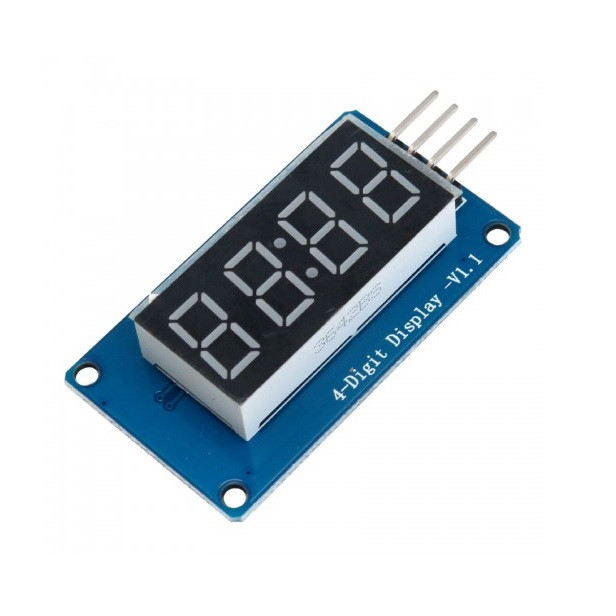

ماژول سون سگمنت مدل TM1637
قابلیت ها : ولتاژ: 3.3 ~ 5.5 ولت
آمپر در ولتاژ 5 ولت: 80 میلی آمپر
ولتاژ رابط کنترل: 5V یا 3.3V
سایز نمایشگر: 0.36 اینچ
رنگ تیوپ اعداد: قرمز
سایز: 42mm X 24mm X 12mm
ویژگی‌های قطعات الکترونیکی : آموزشی , صنعتی , عمومی
ابعاد : 24x42x12 میلی‌متر
در حالت عادی برای راه اندازی سون سگمنت 4کاناله به روش مولتی پلکس به 12پین نیاز دارید ولی با استفاده از این ماژول می توانید تنها با استفاده از دو پین و پروتکل I2C، اقدام به راه اندازی 4 سون سگمنت کنید.
به وسیله این ماژول سون سگمنت چهار رقمی به راحتی و با کمترین اتصالات (پروتکل I2C) می توانید قابلیت نمایش اعداد تا چهار رقم را به پروژه هایتان اضافه نمایید.
تراشه مورد استفاده در این ماژول TM1637 بوده که قابلیت پشتیبانی از سون سگمنت های آند مشترک را دارد. تراشه TM1637، چیپ راه انداز ال ای دی های نمایشگر می باشد که قابلیت یک پارچه شدن با میکروکنترلرهای مختلف را دارد.
از این ماژول در موارد مختلفی مانند ساخت انوع نمایشگر زمان، ساخت انواع دما سنج، ساخت نمایشگر مدارات کنترل کننده، مدارات نمایش مقدار ولتاژ و جریان منابع تغذیه می توان استفاده کرد.
از جمله مزیت های دیگر این ماژول قابلیت راه اندازی با میکروکنترلرهای مختلف مانند آردوینو، رسبپری و دیگر میکروکنترلرها، قیمت ارزان و داشتن کیفیت بالا می باشد.

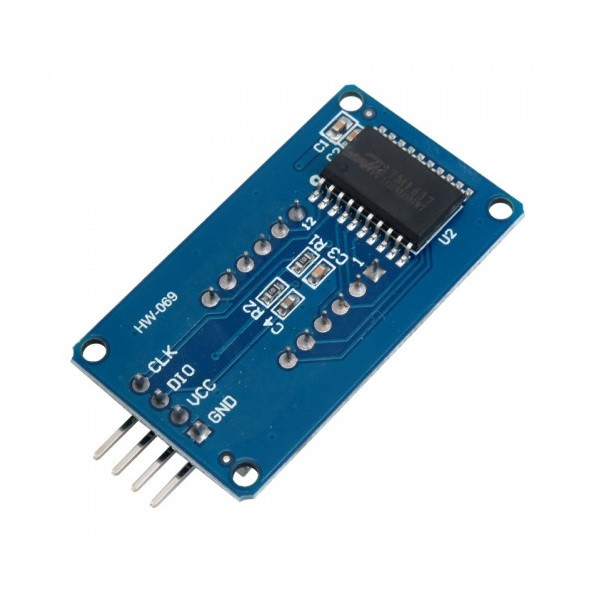

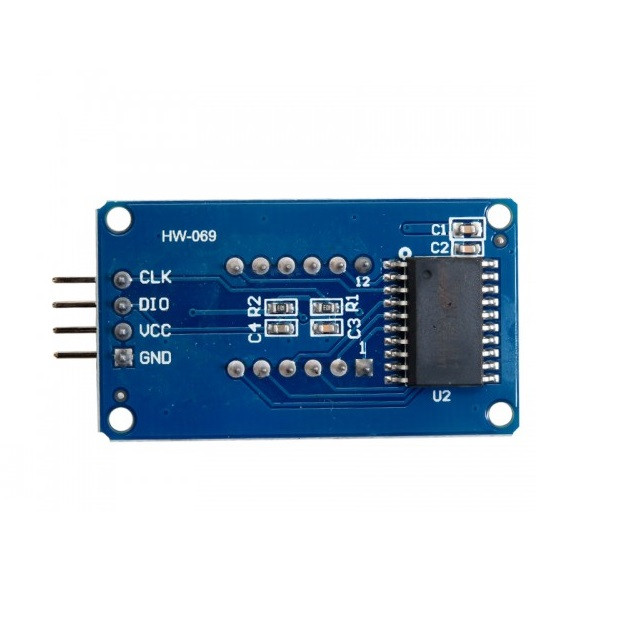

توجه: پایهDIO پایه خروجی دیتا و پایهCLK به منظور تنظیم کلاک است.
