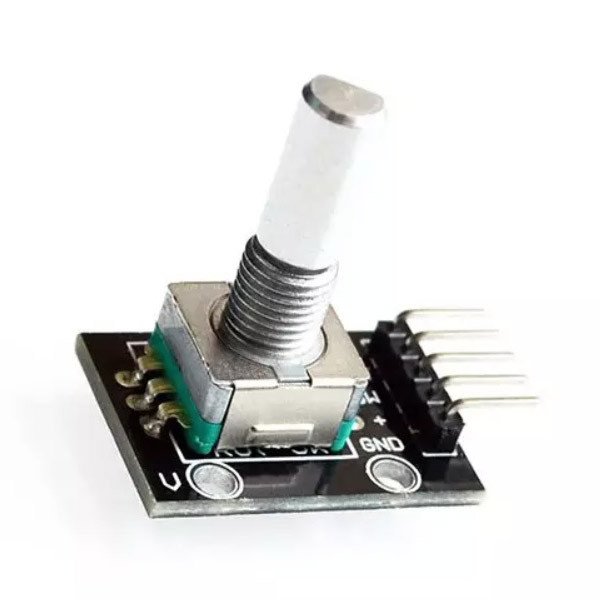

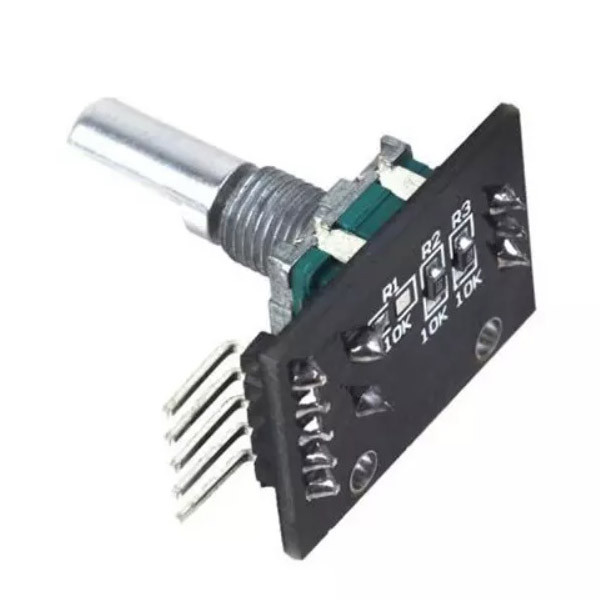

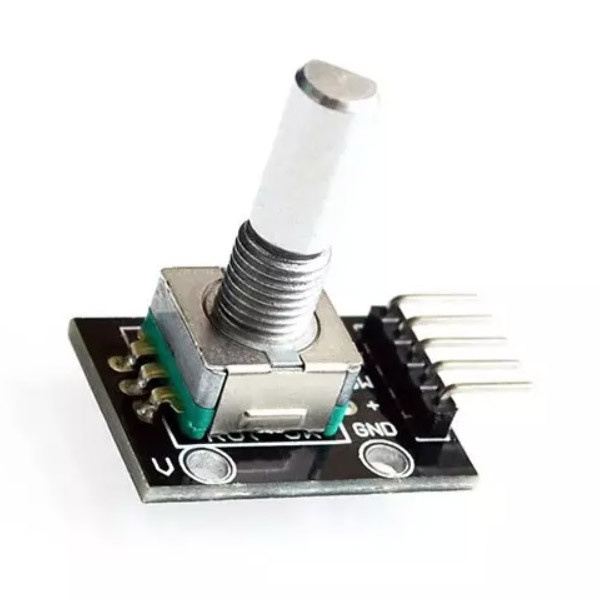

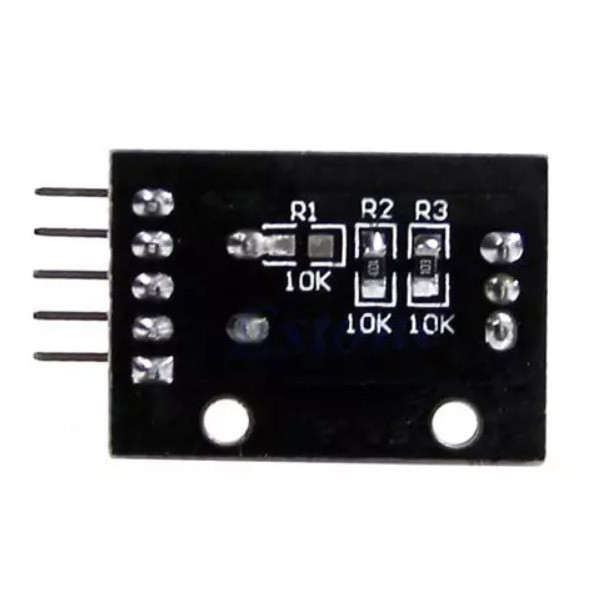

ماژول روتاری انکودر مدل رزوه دار طول شیفت 15 میلیمتر

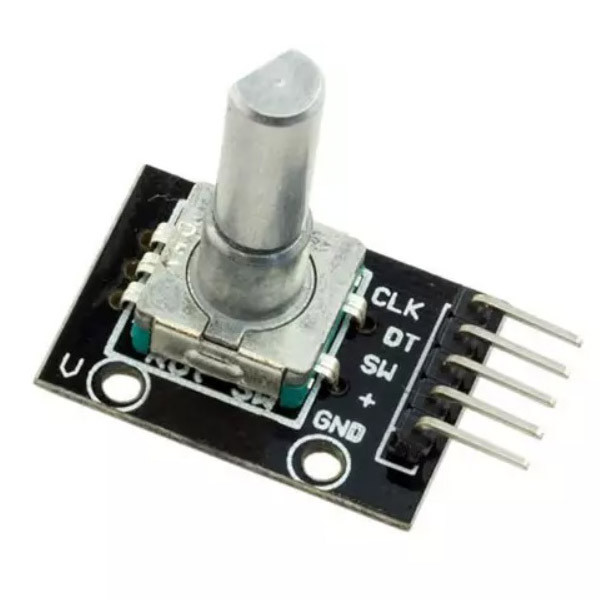

روتاری انکودر یک نوع سنسور موقعیتی Position است و موقعیت نسبی شافت، جهت جرخش و کلید تغییر وضعیت را مشخص می‌کند. ولتاژ کاری روتاری انکودر 3.3 تا 5 ولت DC است. ماژول روتاری انکدر Rotary Encoder با استفاده از شافتی که بر روی ماژول قرار دارد، در دو جهت مثبت و منفی به چرخش در می‌آید. با چرخش شافت ماژول روتاری انکودر Rotary Encoder در دو جهت، فرکانس خروجی به صورت پالس تولید می‌شود. تعداد دوران شافت ماژول روتاری انکودر بی‌نهایت است. بر روی شافت ماژول روتاری یک سوییچ قرار گرفته است که با فشار میکروسوییچ، حرکت شافت ریست شده و به حالت اولیه باز می‌گردد و مجددا از دوران 0 شروع خواهد شد. شافت روتاری انکدر دارای 3 پایه A,B,C است. در طرف دیگر شافت دو سوییچ قرار دارد که یکی از آن ها به پین A , C و سوییچ دیگری به پین B , C متصل است. با هر حرکت شافت انکودر، سوییچ ها باز و بسته می‌شوند. در حالت اول اگر هر دو سوییچ بسته باشند، با چرخش شافت در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت، هر دو سوییچ باز خواهد شد و برای حالت دوم نیز برعکس اتقاف خواهد افتاد. در واقع در حالت کلی خروجی به صورت پالس تولید شده و سوییچ های A , B , C به صورت باز و بسته عمل خواهند کرد. ماژول روتاری انکدر دارای 5 پایه به ترتیب GND, VCC , SW , DT , CLK می‌باشد. هنگامی که سوییچ‌ها در حالت open یعنی باز باشند، خروجی پالس در بالاترین سطح خود و هنگامی که سوییچ‌ها در حالت close یعنی بسته باشند، خروجی پالس در پایین ترین سطح قرار می‌گیرد.
