ماژول درایور استپ موتور مدل EASYDRIVER_A3967

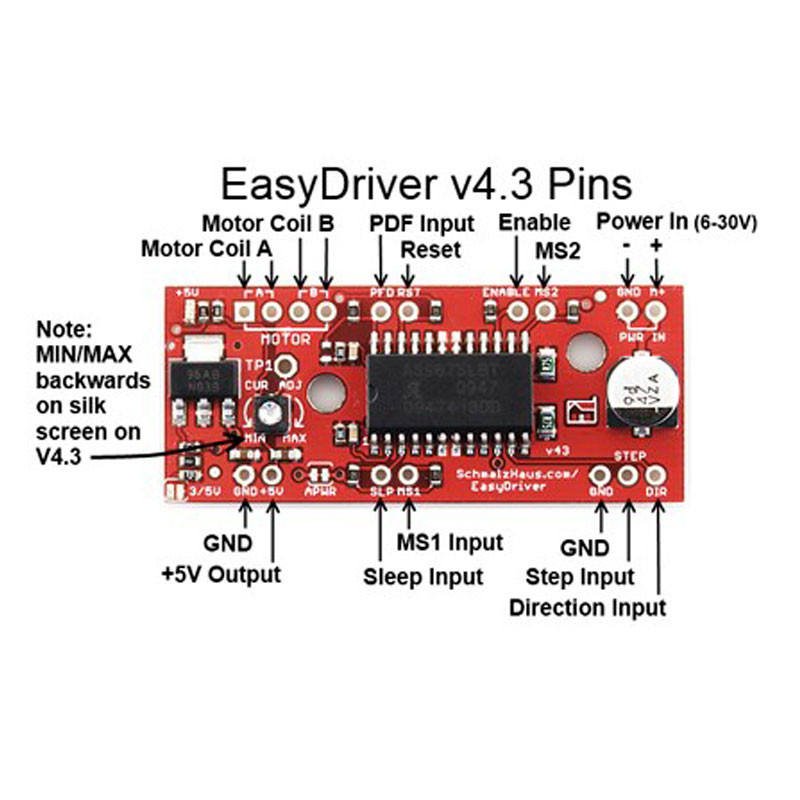

EASYDRIVER یک درایور استپر موتور ساده است که با هرچیزی که بتواند خروجی دیجیتالی 0 و 5 ولتی به صورت پالس تولید کند قابل تطبیق است. (خروجی 0 و 3.3 ولت پالس هم در صورتی کهSJ2 را بر روی برد ماژول لحیم کنید میتواند منطبق شود.)این برد نیاز به 7 تا 20 ولت برای تغذیه موتور دارد و میتواند هر ولتاژ استپر موتوری را تغذیه کند. eazydriver دارای رگولاتور ولتاژ داخلی است برای رابط دیجیتالی است و میتواند روی 3.3 و 5 ولت تنظیم شود. Eazy drive موتورهای دو قطبی و موتورهایی که مشابه دوقطبی سیم بندی شده اند را درایو میکند.همچنین موتور های 4 ، 6 و 8 سیمه را.در این ورزن (v4.4) خطای silk برروی min/max ثابت شده است. هنگامی که درایور به تغذیه متصل است موتور را به آن وصل یا قطع نکنید.این میتواند به تراشه ی a3967 بسیار آسیب برساند. پین های انتخاب میکرو استپ(ms1 و ms2) از A3967 برد بیرون قرار داده شده تا تنظیم میکرو استپ قابل انجام باشد. پین های sleep و enable نیز در بیرون از برد قرار گرفته اند.
