برند : متفرقه
دستهبندی : قطعات الکترونیکی

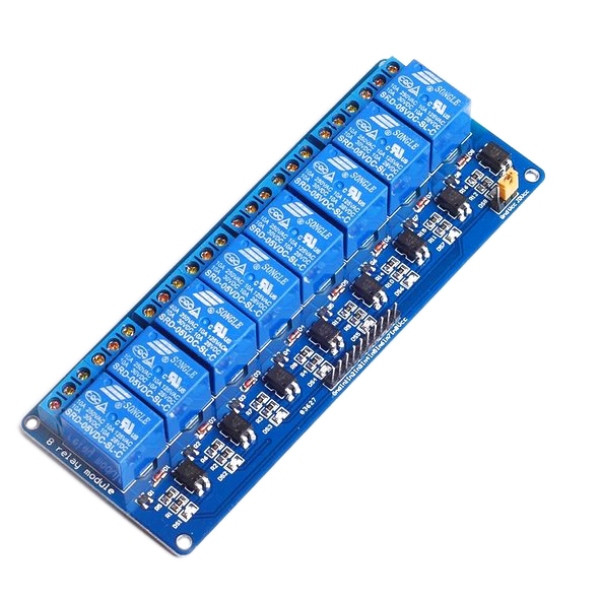

ماژول رله مدل R8-5V
قابلیت ها : پلتفرم های مناسب ماژول: آردوینو، AVR، ARM، 8051
ولتاژ تغذیه: 5 ولت DC
بار قابل تحمل: 250 ولت AC با جریان 10 آمپر یا 30 ولت DC با جریان 10 آمپر
ابعاد: 19.3 × 56 × 138 میلی متر
LED: نمایش وضعیت روشن یا خاموش بودن رله
ابعاد : 138x56x20 میلی‌متر
رله یک قطعه مکانیکی است که از یک سیم پیچ و یک صفحه فلزی تشکیل شده است. با اعمال ولتاژ و جریان پایین به قسمت سیم پیچ رله، سیم پیچ یا هسته به آهنربا تبدیل می شود و صفحه فلزی را به خود جذب می کند در این حالت رله می تواند با ولتاژ و جریان پایین، ولتاژ و جریان بسیار بیشتری را کنترل کند.
ماژول رله 8 کاناله 5 ولت دارای 8 ورودی ایزوله و مجزا است که این ویژگی باعث شده این محصول بسیار پرکاربرد باشد. از طریق این ماژول رله می‌توان به طور مستقیم به میکروکنترلر‌هایی از قبیل برد آردوینو، AVR، ARM، PLC و غیره متصل شده و به سادگی آن‌ها را کنترل کرد. از آنجایی که جریان خروجی آی سی و میکرو کنترلرها بسیار محدود و ضعیف است، می توانید برای کنترل سایر لوازم برقی و الکترونیکی از این ماژول استفاده کنید.
LED های قرار گرفته بر روی ماژول زمانی که رله متصل است روشن می شوند.
ولتاژ کاری این ماژول 5 ولت است که مناسب استفاده در بردهای آردوینو و سایر میکروکنترلرها می باشد. در کنار رله یک LED نیز در نظر گرفته شده که وضعیت فعال یا غیرفعال بودن رله را نشان می دهد. هر رله حداکثر 250 ولت 10 آمپر در ولتاژ AC و در ولتاژ DC توانایی کنترل حداکثر 30 ولت 10آمپر را دارد. این ماژول بصورت Active Low است به این معنی که برای فعال کردن رله باید پین میکرو 0 و برای غیر فعال کردن باید 1 شود.
