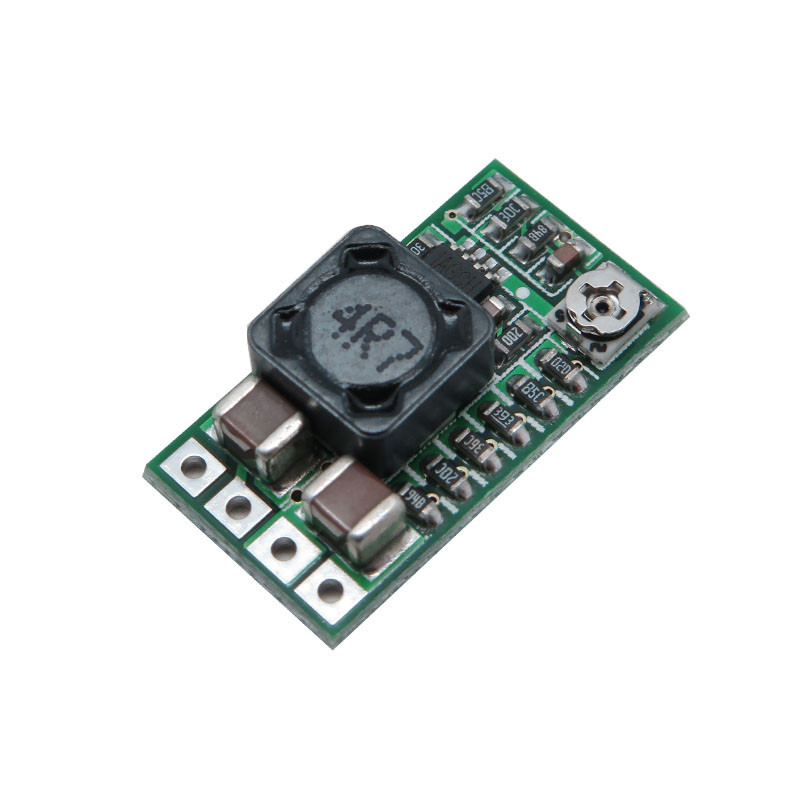

ماژول رگولاتور مدل MP2315
قابلیت ها : ولتاژ ورودی: 4.5 ~ 24V
ولتاژ خروجی : هم قابل تنظیم ، هم بصورت ثابت
ولتاژ ثابت:1.8V 2.5V 3.3V 5V 9V 12V
ولتاژ قابل تنظیم: 0.8 ~ 17V
ریپل خروجی : 20 میلی ولت در 5 ولت 3 آمپر

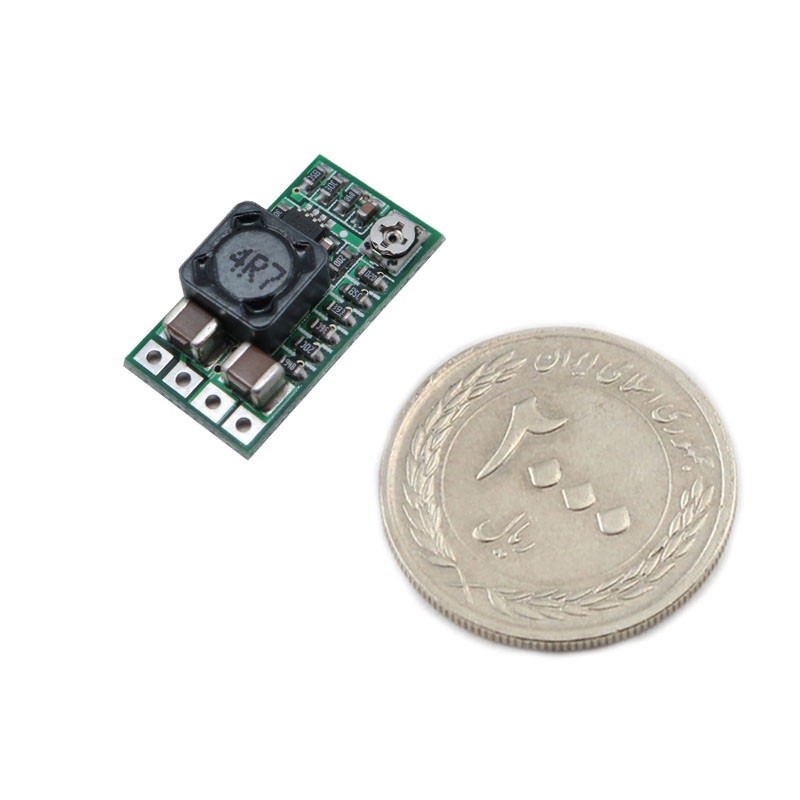

ابعاد : 15x10x4 میلی‌متر
رگولاتور MP2315 یک مبدل حالت سوئیچ گام به پایین اصلاح شده با فرکانس بالا است که دارای MOSFET های داخلی است. این یک راه حل بسیار جمع و جور را برای دستیابی به جریان خروجی مداوم 3A در طیف وسیعی از ورودی ورودی با بارگذاری عالی و تنظیم خط ارائه می دهد. MP2315 برای کارآیی بالاتر از محدوده بار جریان فعلی ، عملکرد حالت همزمان را دارد. عملکرد حالت فعلی پاسخ سریع گذرا را فراهم می کند و تثبیت حلقه را آسان می کند. ویژگی های محافظت کامل شامل OCP و خاموش شدن حرارتی است.
MP2315 به حداقل تعداد قطعات خارجی استاندارد که به راحتی در دسترس است نیاز دارد و در یک بسته 8 پین TSOT23 با صرفه جویی در فضا موجود است.

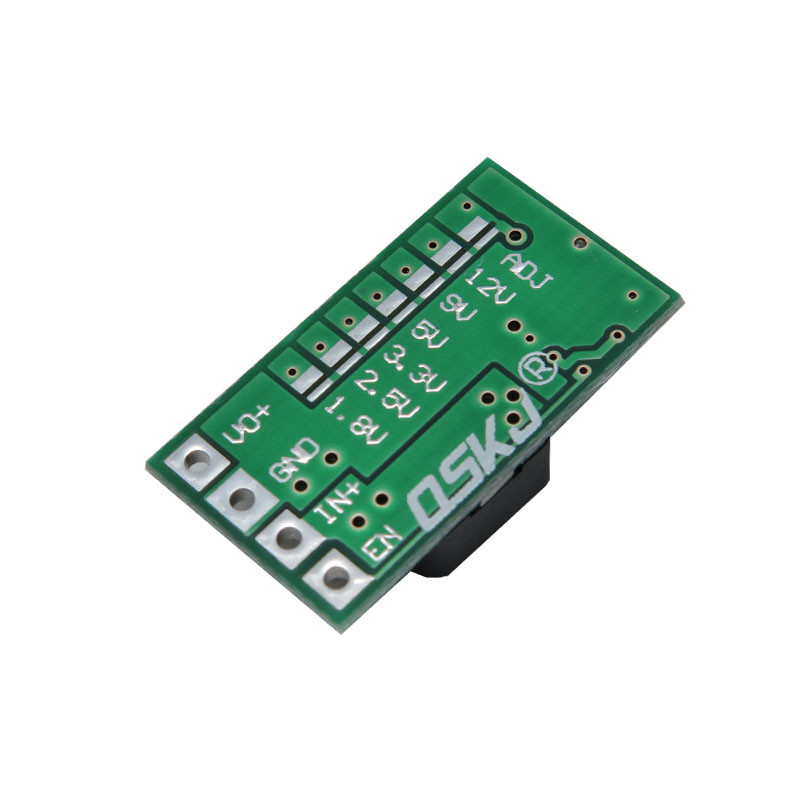

ابعاد کوچک، خروجی های قابل انتخاب از پیش تنظیم شده و داشتن پایه فعال سازی از دیگر ویژگی های این محصول است. ولتاژ خروجی توسط پتانسیومتر قابل تنظیم است. البته می توانید از حالت ولتاژهای تنظیم شده نیز استفاده کنید. برای این کار ابتدا توسط تیغ مسیر مشخص شده در تصویر را قطع کنید و سپس پدهای مشخص شده ولتاژ خود را لحیم نمایید.
این ماژول تا 97.5 درصد بازدهی دارد و دارای فرکانس سوییچینگ 500 کیلوهرتز می باشد.
ولتاژ ورودی این ماژول در محدوده 4.5 تا 24 ولت DC، خروجی در محدوده 1.8 تا 12 ولت با جریان خروجی حداکثر 3 آمپر و ریپل خروجی 20 میلی ولت است.
