برند : متفرقه
دسته‌بندی : قطعات الکترونیکی

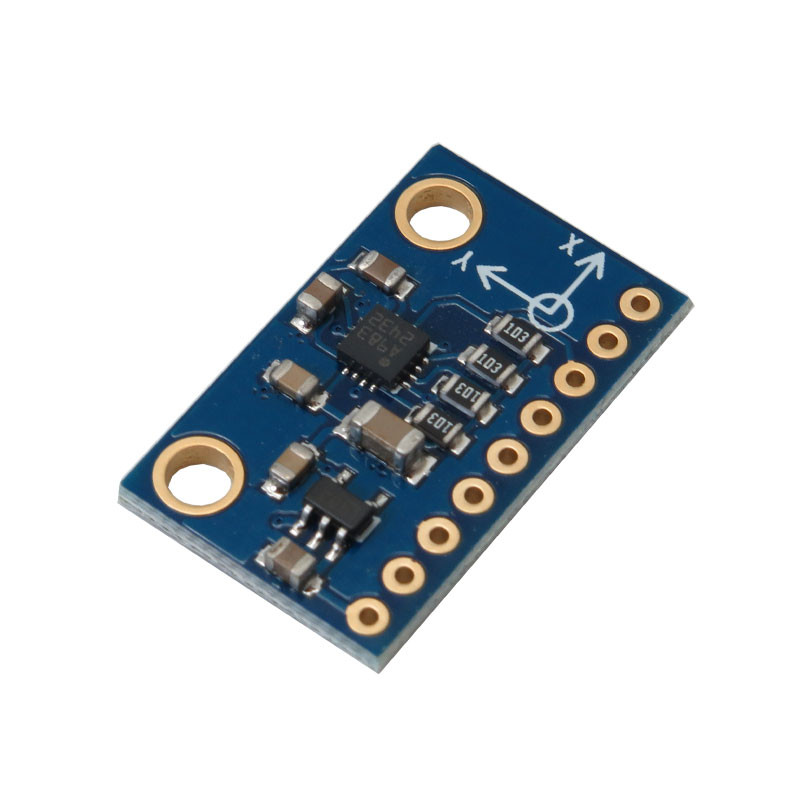

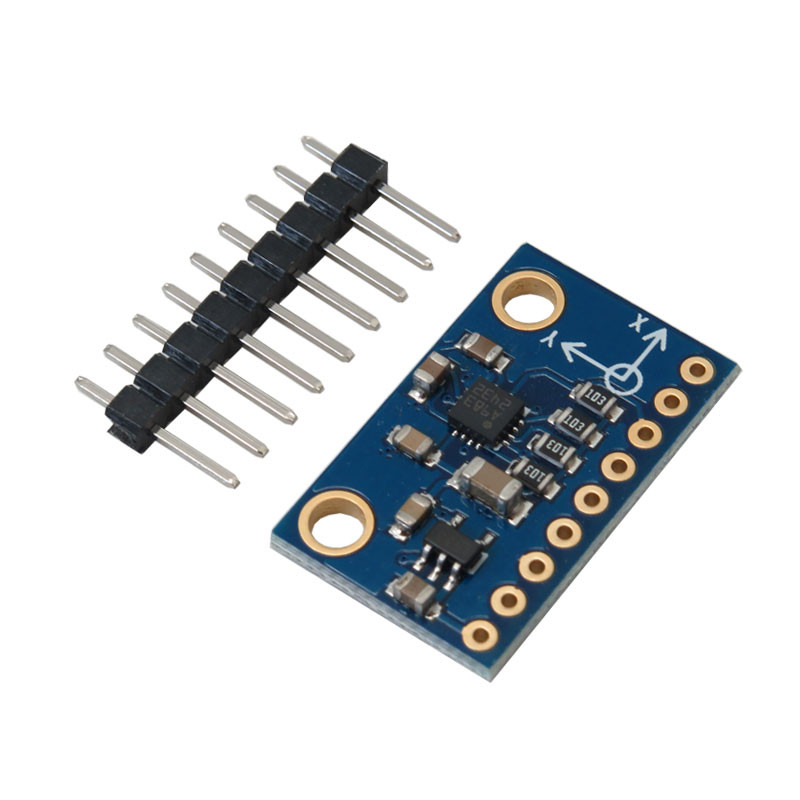

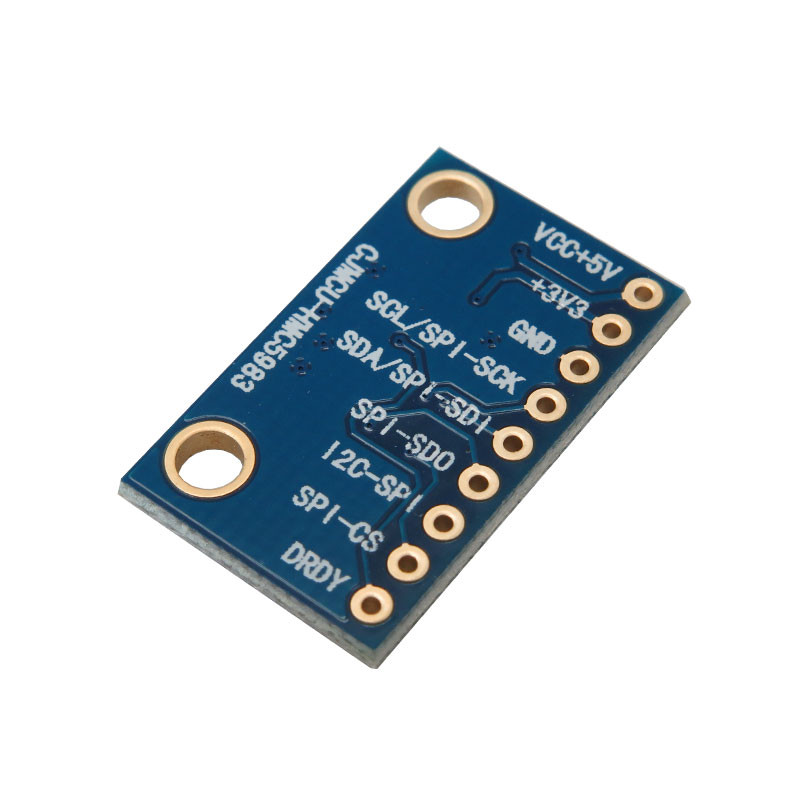

ماژول قطب نما مدل HMC5983
قابلیت ها : ولتاژ ورودی: 3 تا 5 ولت
جریان مصرفی: 100uA
پروتکل ارتباطی: I2C و SPI
دقت زاویه ای: 1-2 درجه
چیپ مورد استفاده: HMC5983
دقت ADC داخلی: 12BIT
سرعت Update: 220Hz
ویژگی‌های قطعات الکترونیکی : آموزشی , صنعتی , عمومی

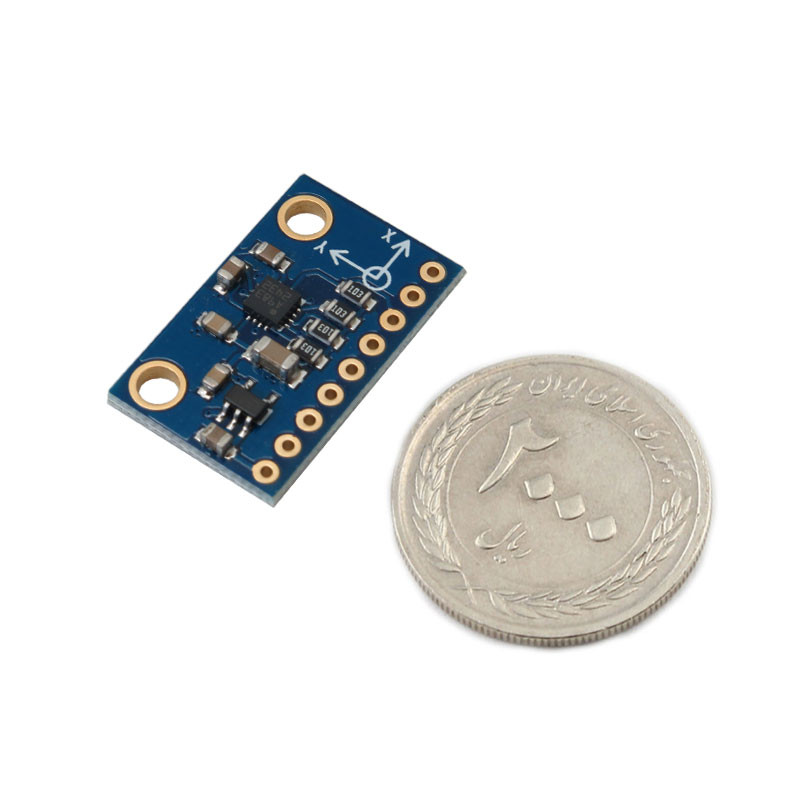

ابعاد : 22x12x3 میلی‌متر
این ماژول یک قطب نمای ساده و در عین حال بسیار دقیق بوده که بر پایه تراشه HMC5983 طراحی شده است.
ماژول قطب نما سه محوره HMC5983 قابلیت اندازه گیری میدان مغناطیسی تا +-8گاوس با دقت 5 میلی گاوس را دارد. چیپ HMC5983 نسل جدید HMC5883L می باشد که از دو پروتکل ارتباطی I2C و SPI استفاده می کند. این دو پروتکل که در ماژول قرار داده شده است از نوع پرسرعت می باشد. سرعت انتقال اطلاعات در پروتکل I2C تا 3٫4مگاهرتز و در SPI تا 8مگاهرتز است. هم چنین این چیپ از نرخ به روز رسانی بالا با 220 هرتز بهره می برد.
