مدار شارژ باتری لیتیومی مدل 1OR-2-CELL

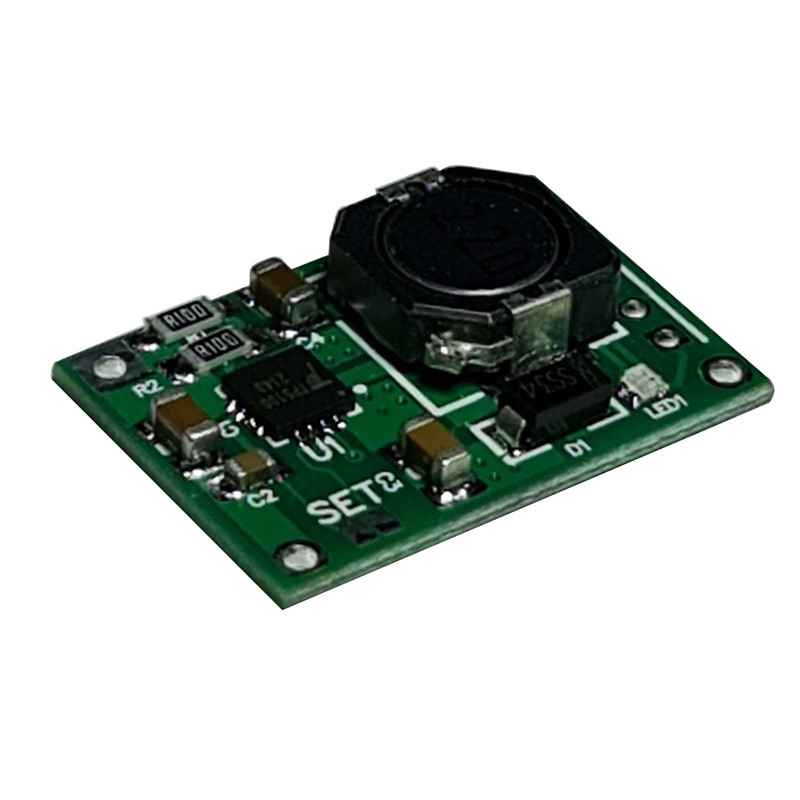

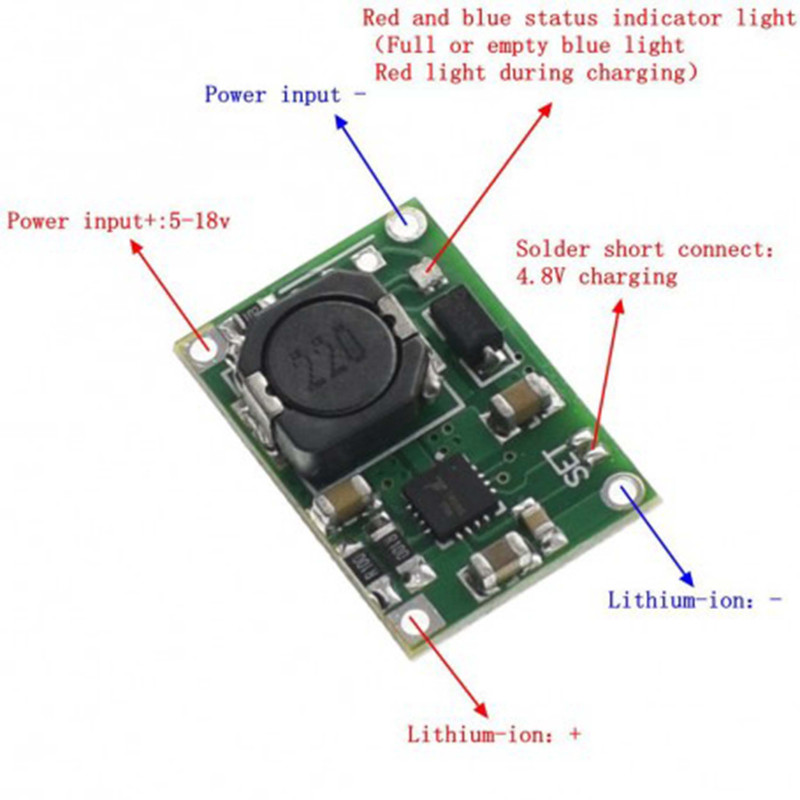

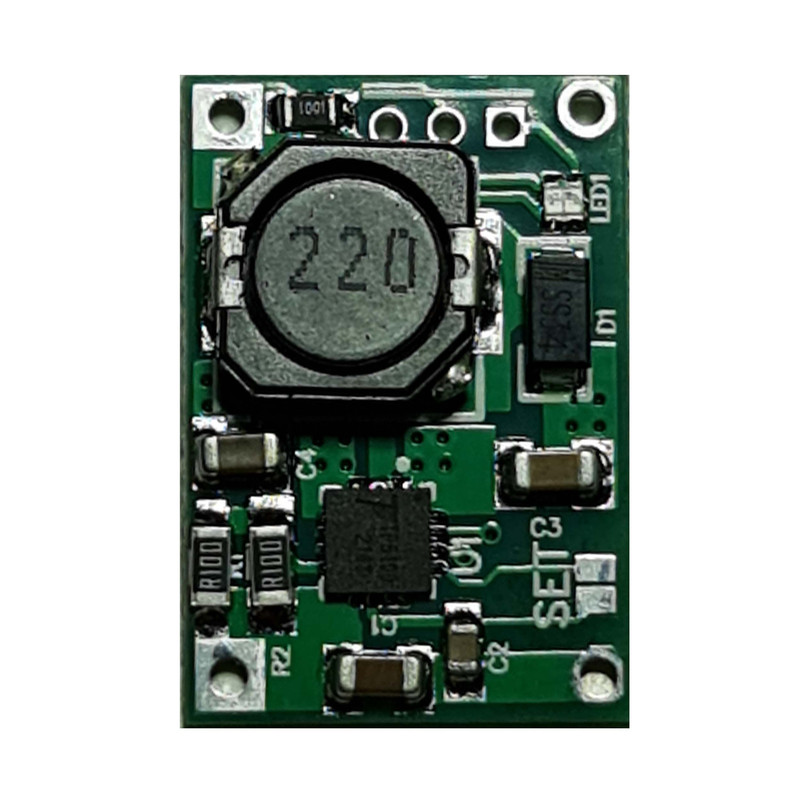

شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول 4.2 ولت و دو تایی 8.4 ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید). این ماژول انواع مدار های محافظ overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery را با خود دارد.ولتاژ ورودی این ماژول 5V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از 0. 1A-2A تنظیم کرد.با توجه به فرکانس 400 کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.
