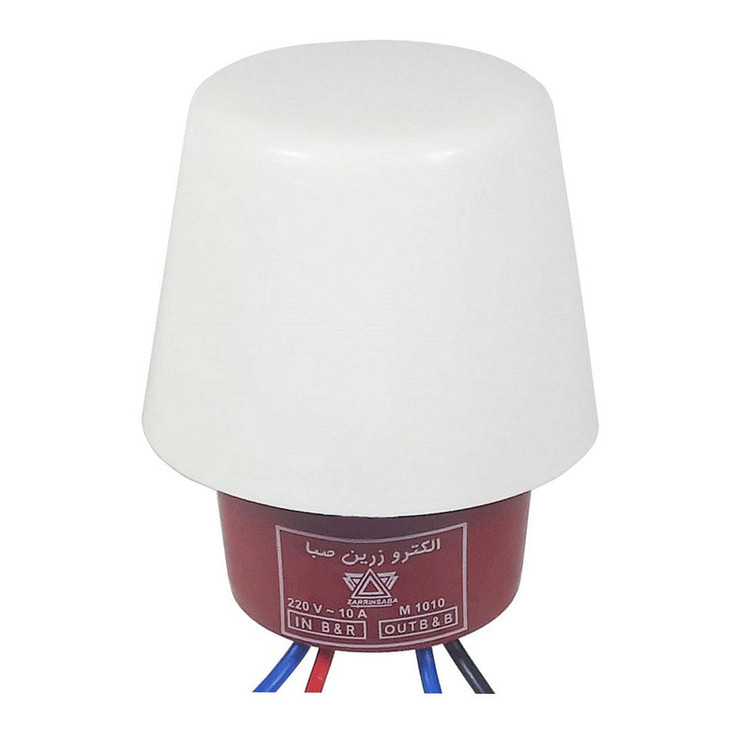

رله روشنایی فتوسل الکترو زرین صبا مدل TFK-007

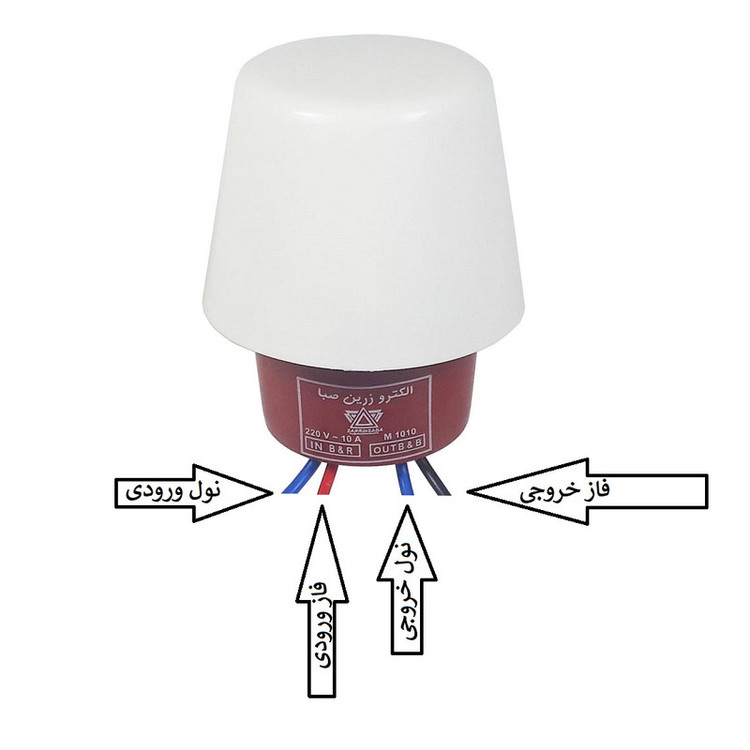

در گذشته در زمانی که الکترونیک به درجه ای از رشد نرسیده بود که ترانزیستور ها و مدارهای مجتمع ظهور پیدا کنند قطع و وصل چراغهای روشنایی در شهرها و در جاده ها به کمک ساعت های مخصوص صورت می گرفت که در زمانی معین فرمان قطع و وصل لامپ های تیر برق در معابر و اماکن عمومی را می داد. اما با توجه به اینکه طول روز و شب متغیر است این سامانه همیشه دچار مشکل بوده و کارایی لازم را نداشته و اغلب یا بموقع روشن نمی شد و یا در روز روشن می ماند . با ظهور نیمه رساناها ، ترانزیستورها و سنسورهای نوری حساس ساخته شد و مدارات ساخته شده ، شروع تاریکی شب و نزدیک شدن روز را در انتهای شب به آسانی تشخیص داده و فرمان روشن و خاموش کردن چراغهای روشنایی معابر را با عبور و قطع جریان الکتریکی صادر می کنند .دستگاه فتوسل الکترو زرین صبا مدل TFK-0010 یکی از این دستگاه ها است که با بهره گیری از یک برد مدارچاپی و قطعات مربوطه و یک رله 10 آمپر با کیفیت بالا با دقت بسیار قطع و وصل را با تنظیمات اولیه ای که انجام شده است انجام می دهد . در صورتی که شدت نور محیط به 16 لوکس و یا کمتر برسد رله دستور وصل را صادر کرده و با رسیده شدت نور به 30 لوکس ،فرمان قطع را داده و به آسانی تا حدود 2000 وات را می تواند کنترل کند . نحوه نصب دستگاه بسیار آسان است بدین ترتیب که سیم آبی و مشکی در ورودی به برق شهر متصل شده و سیم های قرمز و آبی در خروجی به مصرف کننده وصل می شود البته برای رعایت ایمنی حتما سیم آبی به نول متصل شود . نحوه اتصال در یکی از تصاویر قابل مشاهده است .در داخل جعبه دستگاه یک نایلون مشکی قرار دارد که برای تست کردن فتوسل کاربرد دارد بدین طریق که با قرار دادن روی دستگاه تاریکی را برای سنسور ایجاد می کنید و عکس العمل دستگاه را مشاهد می کنید .
