چیپ ال ای دی 20 وات مدل TCOB-2325

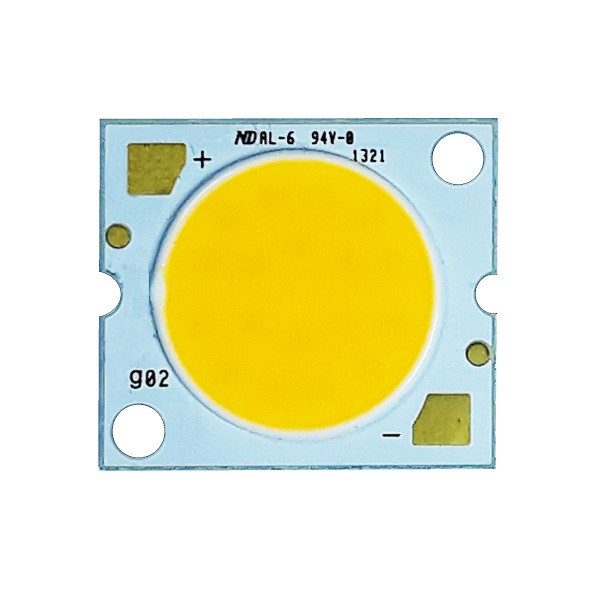

از چیپ های ال ای دی در ساخت پروژکتورها استفاده می شود . بر روی چیپ دو کنتاکت قطب مثبت و دو کنتاکت منفی وجود دارد که برای اتصال موازی و یا سری می توان از آنها بهره گرفت .برای ساخت پروژکتور باید با خمیر سیلیکون این چیپ ها را به هیت سینک متصل کرد تا سطح مقطع تماس با هیت سینک را در ابعاد میکروسکوپی جهت خنک سازی بهتر افزایش داد .توان مصرفی این ال ای دی نوع COB مقدار 20 وات است .ابعاد چیپ 25 در 22 در 2 میلیمتر است و می توان آن را با درایور 18 تا 24 وات معمول و رایج روشن کرد. همچنین می توان این چیپ را با منبع تغذیه DC که ولتاژ آن 64 ولت بوده و دست کم بتواند جریان 350 میلی آمپر را تامین کند نیز روشن کرد.
