چیپ ال ای دی 5 وات مدل 2820

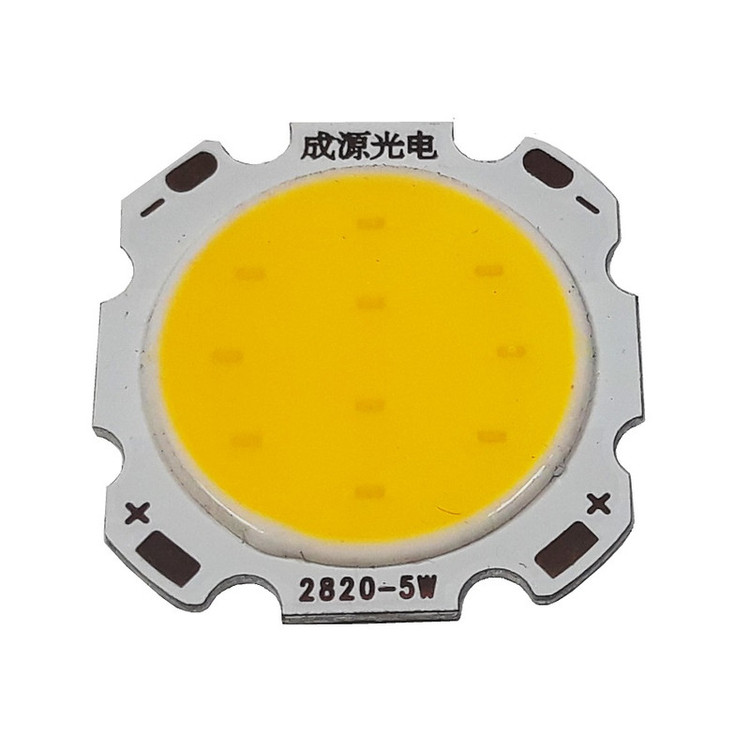

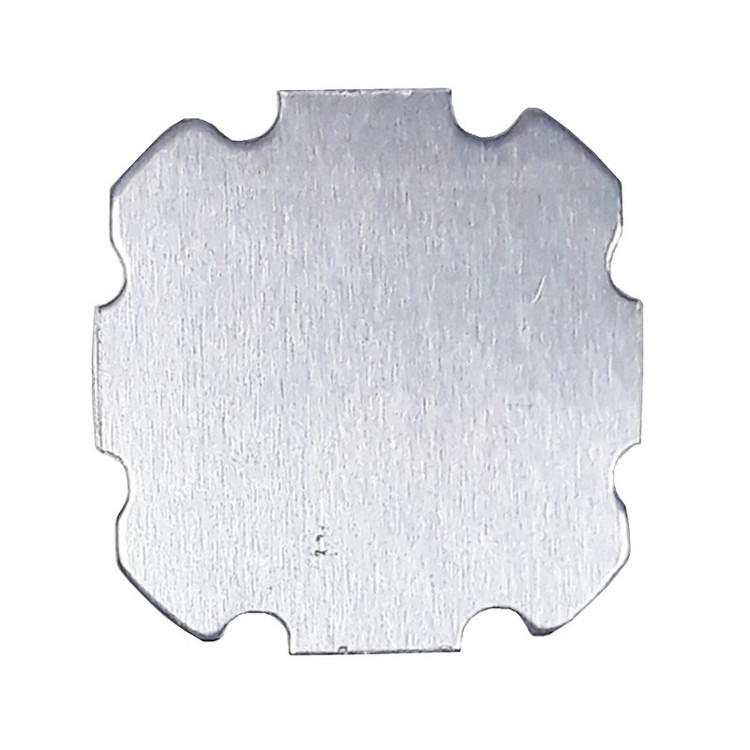

از چیپ های ال ای دی در ساخت پروژکتورها استفاده می شود . بر روی چیپ دو قطب کنتاکت قطب مثبت و دو کنتاکت منفی وجود دارد که برای اتصال موازی و یا سری می توان از آنها بهره گرفت .برای ساخت پروژکتور باید با خمیر سیلیکون این چیپ ها را به هیت سینک متصل کرد تا سطح مقطع تماس با هیت سینک را در ابعاد میکروسکوپی جهت خنک سازی بهتر افزایش داد .توان مصرفی این ال ای دی نوع COB مقدار 5 وات است .ابعاد 25 در 24 در 2 میلیمتر است و می توان آن را با درایور 3 تا 5 وات و یا درایور 4 تا 7 وات معمول و رایج روشن کرد. همچنین می توان این چیپ را با منبع تغذیه DC که دست کم بتواند جریان 350 میلی آمپر را تامین کند نیز روشن کرد.
