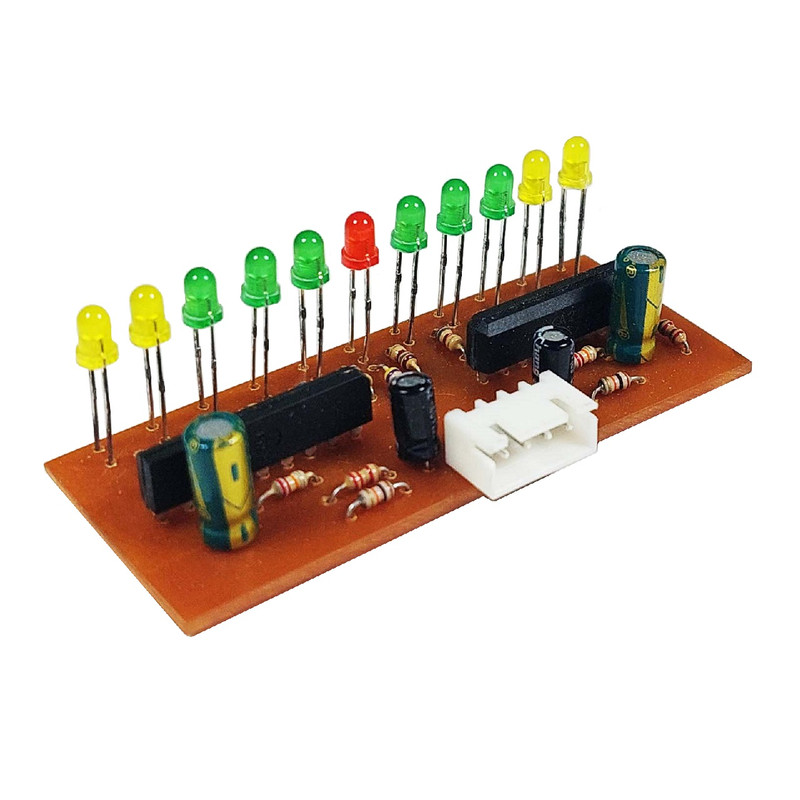

برد رقص نور استریو مدل TDL-ST2
قابلیت ها : قابلیت نصب در خروجی دستگاههای صوتی استریو و نمایش تغییرات شدت و فرکانس اصوات
ویژگی‌های قطعات الکترونیکی : آموزشی , صنعتی , عمومی
سایر توضیحات : ولتاژ تغذیه : 5 ولت --- جریان مصرفی : 10 تا 16 میلی آمپر --- ال ای دی ها به قطر 3 میلیمتر --- وزن برد : 10 گرم
ابعاد : 65x30x19 میلیمتر
ناموجود

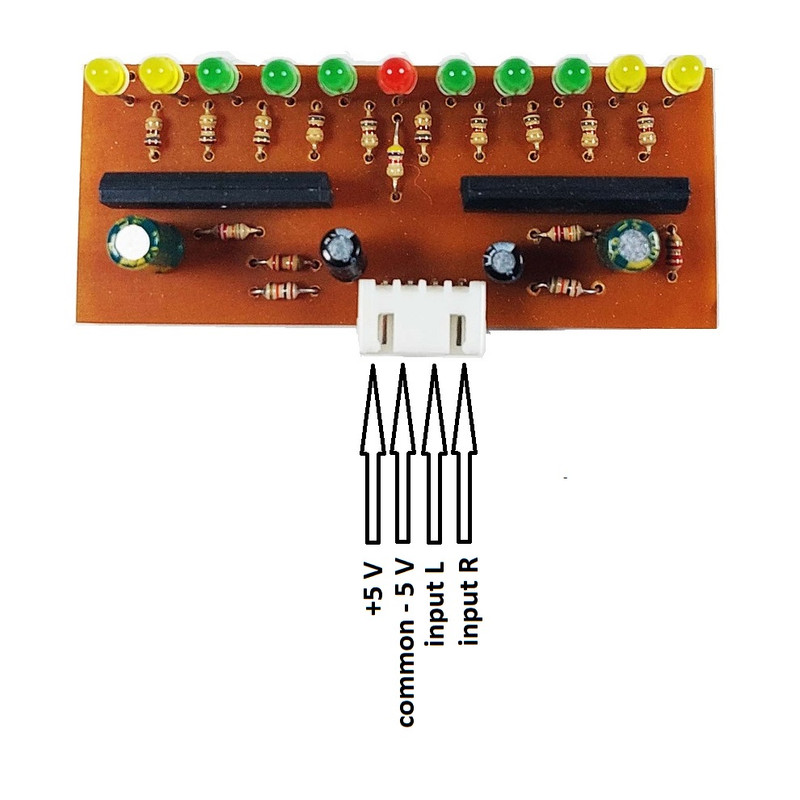

متاسفانه این کالا در حال حاضر موجود نیست. می‌توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید.برد رقص نور استریو مدل TDL-ST2 یک مدار آماده برای نصب در دستگاههای صوتی استریو است که با تغییرات شدت و فرکانس اصوات ترتیب روشن و خاموش شدن لامپ های ال ای دی در آن بصورت فعال صورت می گیرد .در این برد از 2 عدد آی سی KA2284 استفاده شده است که هر آی سی دارای 6 مقایسه گر بوده و به 11 ال ای دی خروجی را تحویل می دهند . برد با ولتاژ 5 تا 9 ولت کار می کند البته با تغییر دادن مقاومت های مقابل LED ها می توان آن را با ولتاژ 16 ولت نیز راه اندازی کرد . برای ورودی ولتاژ تغذیه و سیگنال ورودی یک سوکت تعبیه شده و نحوه اتصالات در یکی از تصاویر ارائه شده است.
