چیپ ال ای دی 22 وات مدل TL-90D

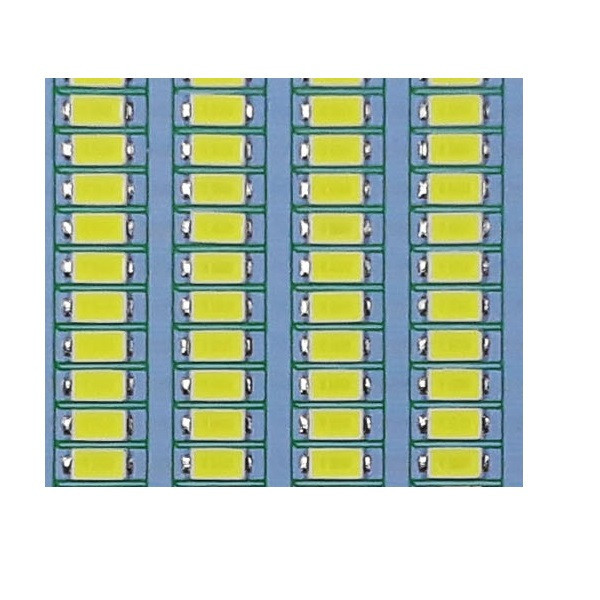

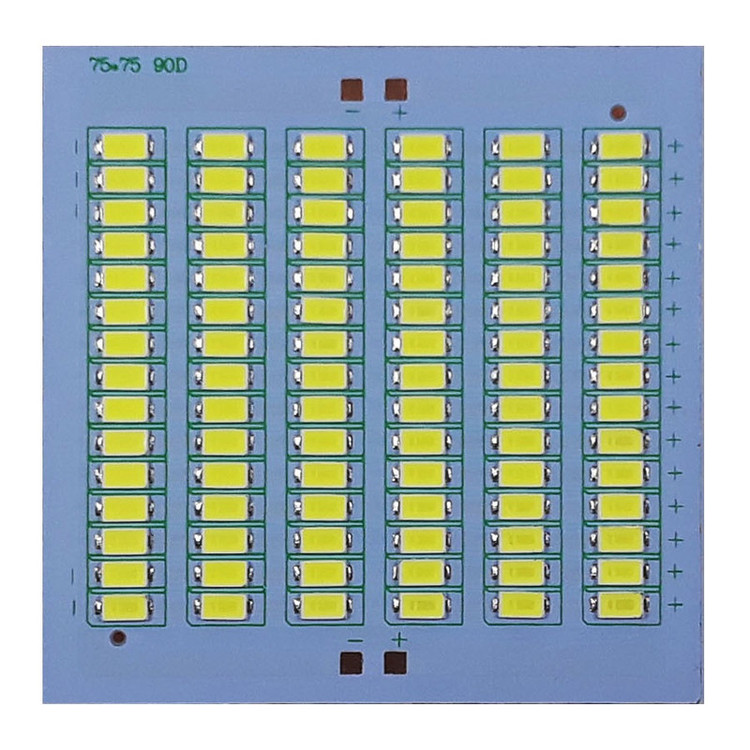

از چیپ های ال ای دی در ساخت پروژکتورها و منابع روشنایی استفاده می شود . در چیپ ال ای دی مدل TL-90D تعداد 90 عدد ال ای دی با توان معادل 0.3 وات بر روی یک صفحه آلومینیومی مونتاژ شده و روشنایی مناسبی را ایجاد می کند . برای ساخت پروژکتور این صفحه آلومینیومی باید با خمیر یا چسب سیلیکون به بدنه فلزی پروژکتور و یا هیت سینک متصل شود تا گرمای تولید شده را به آن منتقل کند و این مجموعه ال ای دی بتواند از عمر بسیار بالایی برخوردار شود . ولتاژ تغذیه این چیپ 9.6 ولت است که با یک مقاومت 3.3 تا 3.9 اهم با توان 5 وات می توان با ولتاژ 12 ولت آن را راه اندازی کرد . در دو سوی صفحه کنتاکت های ورودی ولتاژ 9.6 ولت DC قرار دارد که می توان به هر کدام از آنها ورودی تغذیه را متصل کرد . توان این مجموعه ال ای دی بطور واقعی 30 وات و یا کمی بیشتر است .
