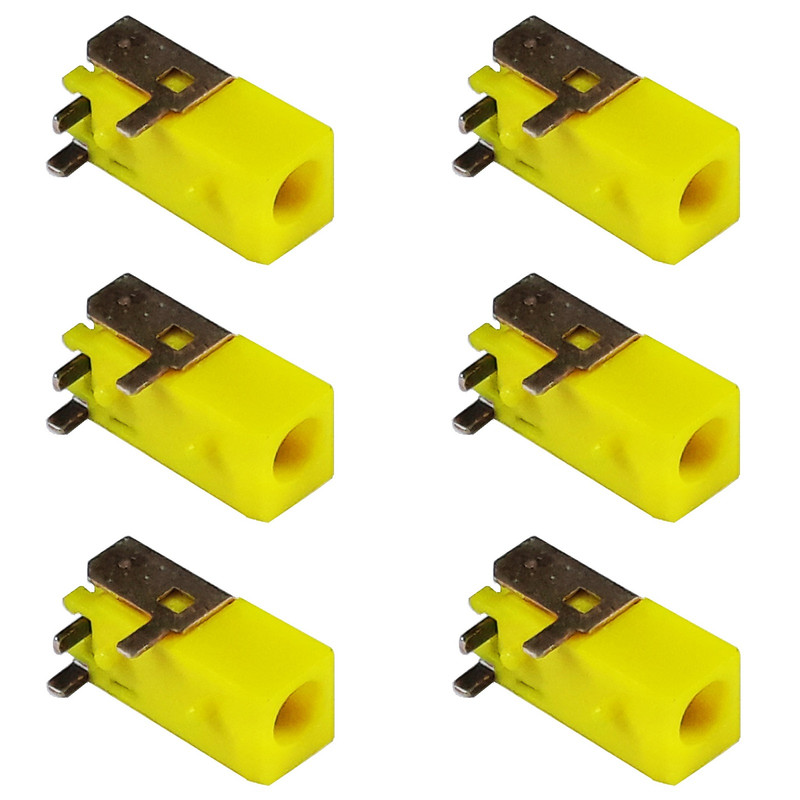

جک آداپتور مدل TJ-Y1105 بسته 6 عددی

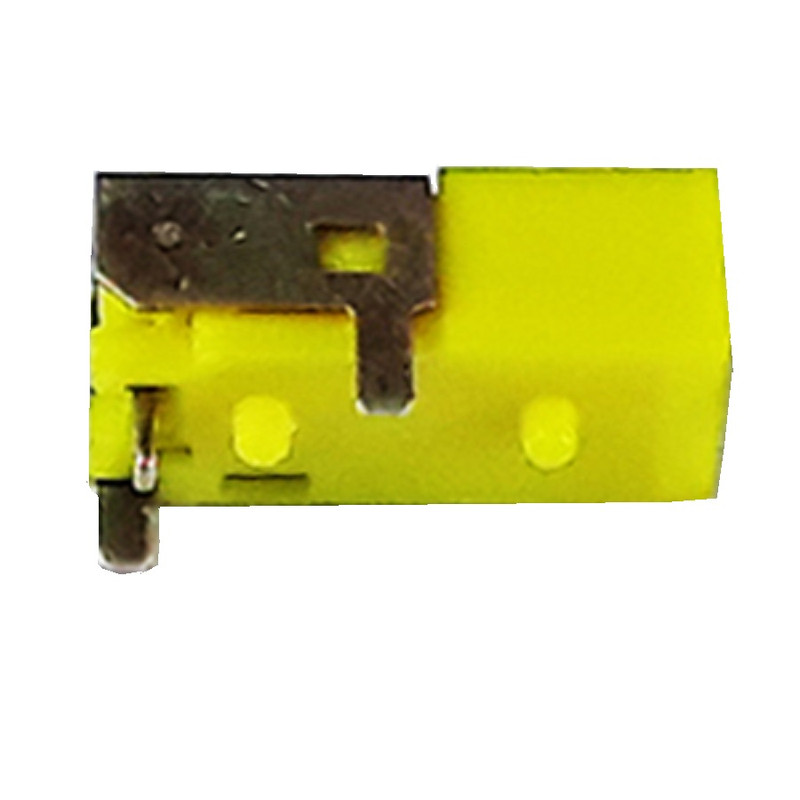

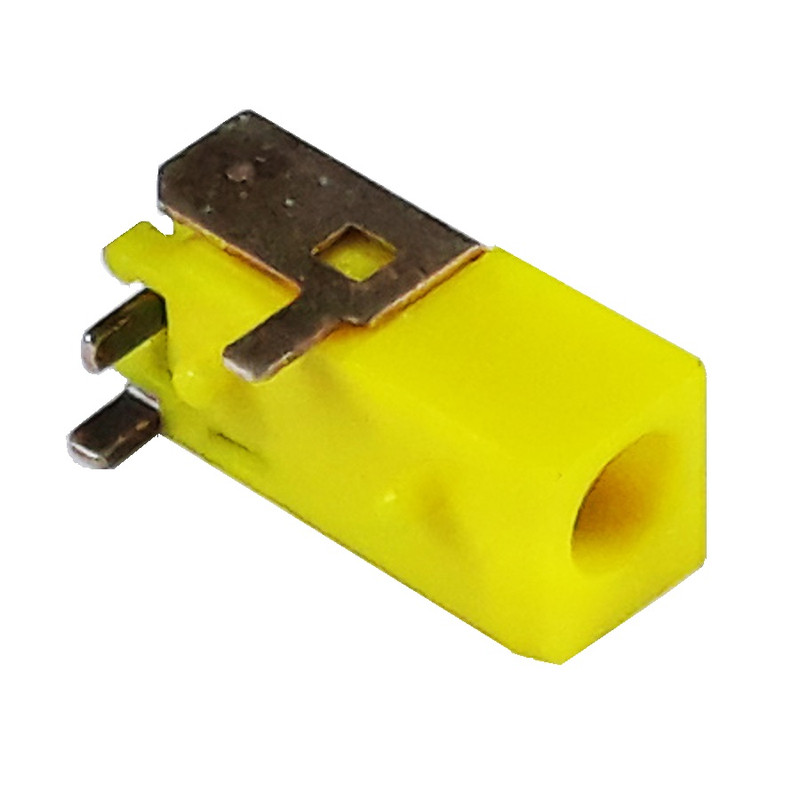

برای انتقال ولتاژ تغذیه و شارژ در ساخت دستگاههای کوچک از سوکت ( جک ) های تغذیه مناسب فیش های آداپتوری سوزنی استفاده می شود . جک مدل TJ-Y1105 برای فیش های سوزنی آداپتور و یا خروجی شارژهای موبایل نوکیا مناسب می باشد. قطر فیش 2.8 میلیمتر بوده و قطر پین داخلی 0.7 میلیمتر می باشد.این جک از 3 پین برخوردار است که 2 پین برای انتقال جریان به دستگاه مصرف کننده بوده و یک کنتاکت دیگر برای قطع جریان مصرفی از باتری دستگاه و یا قطع اتصال دلخواه دیگری از دستگاه کاربرد دارد. همان طور که از تصویر پیدا و مشخص است این جک بر روی برد نصب می شود و بدلیل اینکه بلندی پین ها 1.5 میلیمتر است برای برد های با ضخامت 1 میلیمتر و یا کمتر مناسب است و یا اینکه می توان از زیر برد و بر روی پد مسی آن را لحیم کرده و تثبیت کرد . در وسط قسمت زیرین جک 2 عدد پین پلاستیکی به بلندی 0.8 میلیمتر وجود دارد تا با فرو رفتن در برد باعث تثبیت بهتر بر روی برد شود.
